ALIMENTADORES ELÉCTRICOS
DISEÑADOS PARA CARGAS INDUSTRIALES DE 120/240/480 VCA
Características Generales
- Gabinete construido en lámina de acero al carbón, calibre 14 (1.9mm), para uso en intemperie.
- Cuenta con soldadura hérmetica Tipo IP66.
- Pintura aplicada con proceso electrostático y horneado, el resultado un acabado en color gris claro.
- Diseñado para operar en temperatura ambiente de 40°C max.
- Cuenta con puerta desmontable, con apertura hacia arriba.
- Sus medidas son: 700mm X 500mm y fondo 300mm.

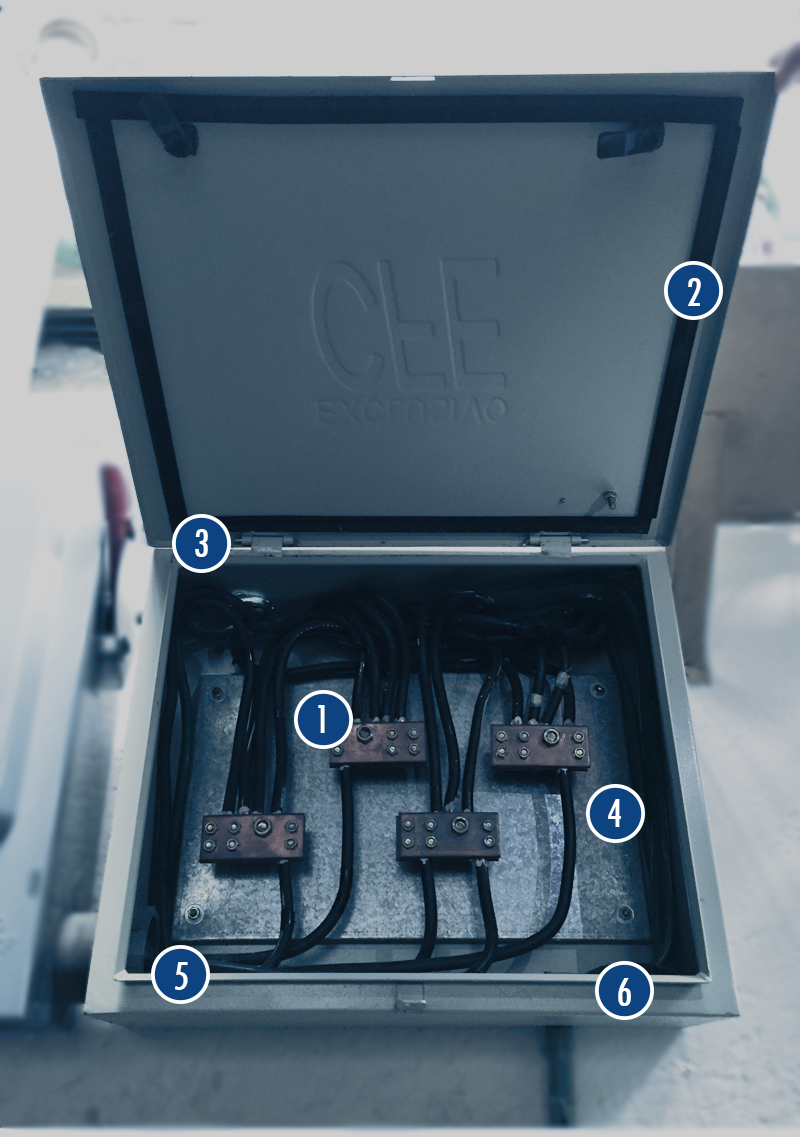

(1) Buses
Elaborados en cobre electrolítico de alta conductividad, con 6 derivaciones y una acometida, montados sobre aislamiento epóxico de alta resistencia.
(3) bisagras
Material de acero inoxidable. Ocultas para evitar desmontaje. Permiten que la puerta se abra 120° hacia arriba.
(5) CANAL DELANTERO
Cuenta con una garganta o canal delantero que no permite la introducción por escurrimiento de agua u otro líquidos, garantizando un grado de protección IP66.
Empaque (2)
Sello polimérico que evita la introducción de polvo y agua. Establece un grado de protección de IP66.
platina (4)
Fabricada de acero galvanizado, desmontable. Sujeta con pernos electrosoldados. Cuenta con perforación para montaje de buses.
barra de tierra (6)
7 Conexiones de hasta 30A por circuito. Indicada con el símbolo verde, de acuerdo a la norma
NMX-J-508ANCE-2010
